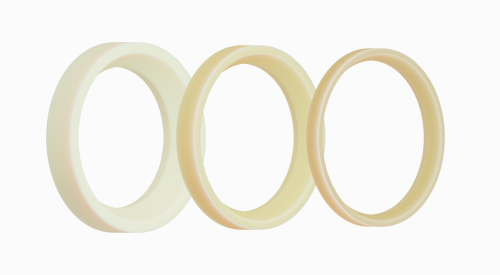

Cellasto® ringen
Een Cellasto ring beschermt radiale lagers tegen vuil en stof en dient als afdichting voor stangkoppen.
Cellasto® is een polyurethaan met een gedeeltelijk open-celstructuur. Door de afdichting in olie of met vet te impregneren kan het dienen als smeermiddel opslag waardoor semiautomatische smering van lagers mogelijk is en er minder onderhoud nodig is.
De ringen zijn gemakkelijk te vervormen voor eenvoudige montage en tot wel 80% te comprimeren.
De gemakkelijke vervorming maakt een snelle en eenvoudige montage mogelijk, zelfs in de moeilijkste gevallen.
Het lage compressieset garandeert een lange levensduur. Zelfs bij hoge vervormingsfrequenties, wat is versterkt door zijn bestendigheid tegen oliën en vetten.
Met olie en vet geïmpregneerde pakkingen maken automatische smering van lagers mogelijk en verhogen de afdichtingskracht tegen stof enz.
Materiaal
Stangafdichtingen zijn leverbaar in verschillende kwaliteiten Cellasto®.
Materiaal / Type | Temp. bereik (℃) |
---|---|
Cellasto® RG 30 | – 20 < t < + 80 |
Cellasto® RG 35 | – 20 < t < + 80 |
Cellasto® RG 40 | – 20 < t < + 80 |
Cellasto® RG 45 | – 20 < t < + 80 |
Cellasto® RG 50 | – 20 < t < + 80 |
Cellasto® RG 60 | – 20 < t < + 80 |
Cellasto® RG 65 | – 20 < t < + 80 |
Profielen
Type 7372
Afmetingen
Ø As diameter | x | Ø Buiten diameter | x | Hoogte | Hoogte lip |
---|---|---|---|---|---|
6,5 | x | 10,0 | x | 3,0 | 1,5 |
8,0 | x | 12,0 | x | 3,0 | 1,5 |
8,0 | x | 12,0 | x | 3,0 | 1,5 |
10,5 | x | 14,0 | x | 4,0 | 2,0 |
13,5 | x | 17,0 | x | 4,0 | 2,0 |
15,0 | x | 20,0 | x | 4,0 | 2,0 |
18,5 | x | 24,0 | x | 4,0 | 2,0 |
21,0 | x | 28,0 | x | 5,0 | 2,5 |
24,5 | x | 33,0 | x | 5,0 | 2,5 |
29,5 | x | 40,0 | x | 5,0 | 2,5 |
34,5 | x | 45,0 | x | 5,0 | 2,5 |
40,0 | x | 53,0 | x | 6,0 | 3,0 |
45,0 | x | 60,0 | x | 6,5 | 3,5 |
51,0 | x | 65,0 | x | 7,0 | 3,5 |
56,0 | x | 72,0 | x | 7,5 | 3,5 |
67,0 | x | 87,0 | x | 9,0 | 4,0 |
78,0 | x | 101,0 | x | 9,0 | 4,0 |
89,5 | x | 116,0 | x | 10,0 | 5,0 |
98,0 | x | 126,0 | x | 12,0 | 6,0 |
110,0 | x | 145,0 | x | 16,5 | 8,0 |
122,0 | x | 155,0 | x | 16,5 | 8,0 |
130,0 | x | 173,0 | x | 15,0 | 7,5 |
156,0 | x | 202,0 | x | 16,0 | 8,0 |
172,0 | x | 222,0 | x | 18,0 | 9,0 |
200,0 | x | 250,0 | x | 18,0 | 9,0 |
215,0 | x | 280,0 | x | 25,0 | 12,0 |
240,0 | x | 310,0 | x | 25,0 | 12,0 |
266,0 | x | 328,0 | x | 25,0 | 12,0 |
290,0 | x | 358,0 | x | 25,0 | 12,0 |
314,0 | x | 390,0 | x | 25,0 | 12,0 |
337,0 | x | 418,0 | x | 28,0 | 14,0 |
