Roterende afdichtingen

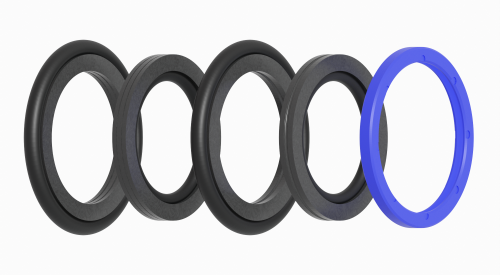

Roto seals zijn dubbelwerkende afdichtingen voor radiale toepassing.

De duoset ROTO is een dubbelwerkende radiaal afdichting bestaande uit een PTFE of PUR profieldeel en een rubberen ring die voor de voorspanning zorgt.

Deze duoset roto seal wordt toegepast bij lagere draaisnelheden in combinatie met een hoge druk.

Wij kunnen dit type roto seal leveren in zowel binnen-als buiten afdichtende profielen.

De groefjes in het dynamische dichtvlak zorgen samen met het medium voor een goede droogloopbescherming en weinig wrijving.

Materiaal

Profieldeel:

Materiaal	Temp. bereik (℃)	Druk (bar)	Snelheid (m/s)
H-PUR	– 20 < t < + 115	≤ 160	≤ 0,2
Polyurethaan (PU/PUR)	– 30 < t < + 90	≤ 350	≤ 0,1
PTFE / Carbon	– 200 < t < + 260	≤ 300	≤ 0,4
PTFE / Carbon / Grafiet	– 200 < t < + 260	≤ 300	≤ 0,4

Rubberdeel:

Materiaal	Temp. bereik (℃)	Druk (bar)	Snelheid (m/s)
FPM/FKM (Viton®)	– 15 < t < + 200	≤ 300	≤ 5
NBR	– 30 < t < + 110	≤ 300	≤ 5

Duosets type 1214 / 1344:

Profieldeel:

Materiaal
H-PUR
Polyurethaan (PU/PUR)
PTFE / Carbon
PTFE / Carbon / Grafiet

Rubberdeel:

Materiaal	Temp. bereik (℃)	Druk (bar)	Snelheid (m/s)
FPM/FKM (Viton®)	– 15 < t < + 200	≤ 300	≤ 5
NBR	– 30 < t < + 110	≤ 300	≤ 5

* Voor alle waarden in de tabellen geldt dat e.e.a. afhankelijk is van de combinatie van omstandigheden en de toepassing.

Profielen

Type 1214

Type 1344

Type 6363

Type 6365

Type 6401

Type 6411

Type 9005

Afmetingen Duosets Type 1214

Roto seal in combinatie met o-ring.

Lijst Roto Type 1214 – 0 – 420 mm (PDF)

Afmetingen Type 6365

Inw. Dia. (mm)	x	Uitw. Dia. (mm)	x	Hoogte (mm)
60	x	70	x	5
70	x	80	x	5
80	x	90	x	5
90	x	100	x	5
95	x	105	x	5
100	x	110	x	5
105	x	115	x	5
110	x	120	x	5
115	x	125	x	5
120	x	130	x	5
125	x	135	x	5
130	x	140	x	5
150	x	160	x	5

Afmetingen Type 6401

Inwendige diameter 6 mm – 85 mm

Inw. Dia. (mm)	x	Uitw. Dia. (mm)	x	Hoogte (mm)
6	x	14	x	6
10	x	18	x	6
12	x	20	x	6
15	x	23	x	6
20	x	28	x	6
22	x	30	x	6
25	x	35	x	7,5
25	x	35	x	7,5
28	x	38	x	7,5
30	x	40	x	7,5
32	x	42	x	7,5
35	x	45	x	7,5
36	x	46	x	7,5
40	x	52	x	7
42	x	54	x	7,5
45	x	57	x	7,5
50	x	62	x	7,5
50,8	x	62	x	5,2
55	x	67	x	7,5
56	x	68	x	7,5
59,8	x	71	x	5,5
60	x	70	x	5
60	x	75	x	10
63	x	78	x	10
65	x	80	x	10
70	x	80	x	5
70	x	85	x	10
75	x	90	x	10
80	x	90	x	5
80	x	95	x	10
85	x	100	x	10

Inwendige diameter 90 mm – 810 mm

Inw. Dia. (mm)	x	Uitw. Dia. (mm)	x	Hoogte (mm)
90	x	100	x	5
90	x	110	x	12
95	x	105	x	5
95	x	112	x	10
100	x	115	x	5
100	x	115	x	10
100	x	120	x	12
105	x	115	x	5
110	x	120	x	5
110	x	130	x	12
115	x	125	x	5
115	x	135	x	12
120	x	130	x	5
125	x	135	x	5
125	x	145	x	12
130	x	140	x	5
140	x	160	x	12
150	x	160	x	5
150	x	175	x	15
160	x	185	x	15
170	x	190	x	12
180	x	205	x	15
200	x	225	x	15
225	x	255	x	17,5
250	x	270	x	15
260	x	280	x	15
310	x	340	x	17,5
320	x	345	x	12
360	x	378	x	12
380	x	400	x	15
440	x	460	x	12
500	x	520	x	15
750	x	790	x	24
810	x	850	x	24

Inw. Dia. (mm)	x	Uitw. Dia. (mm)	x	Hoogte (mm)
60	x	70	x	5
70	x	80	x	5
80	x	90	x	5
90	x	100	x	5
95	x	105	x	5
100	x	110	x	5
105	x	115	x	5
110	x	120	x	5
115	x	125	x	5
120	x	130	x	5
125	x	135	x	5
130	x	140	x	5
150	x	160	x	5

Inw. Dia. (mm)	x	Uitw. Dia. (mm)	x	Hoogte (mm)
60	x	70	x	5
70	x	80	x	5
80	x	90	x	5
90	x	100	x	5
95	x	105	x	5
100	x	110	x	5
105	x	115	x	5
110	x	120	x	5
115	x	125	x	5
120	x	130	x	5
125	x	135	x	5
130	x	140	x	5
150	x	160	x	5

Inw. Dia. (mm)	x	Uitw. Dia. (mm)	x	Hoogte (mm)
60	x	70	x	5
70	x	80	x	5
80	x	90	x	5
90	x	100	x	5
95	x	105	x	5
100	x	110	x	5
105	x	115	x	5
110	x	120	x	5
115	x	125	x	5
120	x	130	x	5
125	x	135	x	5
130	x	140	x	5
150	x	160	x	5
