V-ringen

De V-ring is een drukloze dynamische as-en lager afdichting.

De V-ring is een drukloze dynamische as-en lager afdichting.

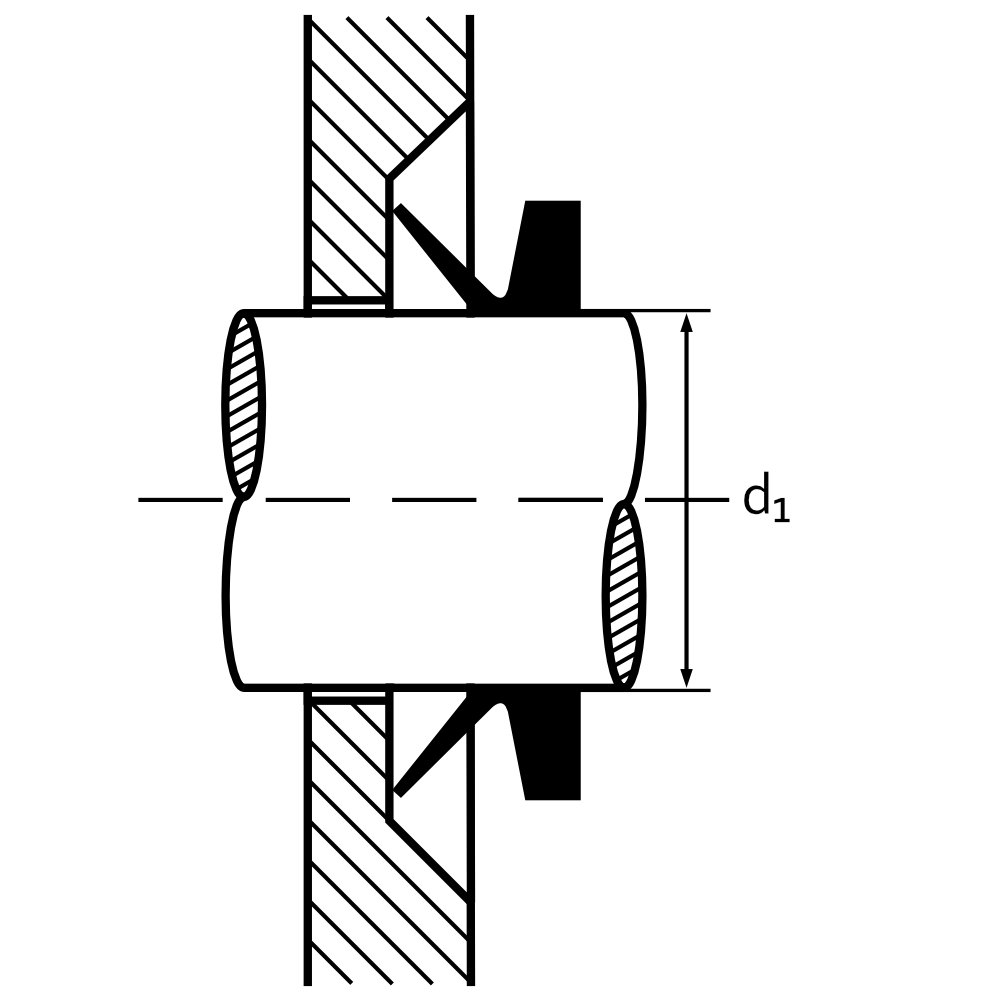

De V-ring wordt met voorspanning op de as gemonteerd.

De ring heeft een conische dichtlip.

Doordat deze ringen van elastisch rubber zijn vervaardigd kan één afmeting voor verschillende as-maten dienen.

Ook wanneer de as excentrisch of niet helemaal rond is kunnen deze V-ringen toegepast worden.

Let op!

De V-ringen kunnen echter alleen ingezet worden bij geen of geringe drukverschillen.

De oppervlakte ruwheid van het loop- of tegenvlak hoeft niet zeer glad te zijn (R_t = 5 tot 10 µm of R_a = 1,5 tot 3 µm)

Bij snelheden van de as van boven de 23 m/s moet de V-ring ondersteund of in een groef gezet worden, omdat deze anders door de middelpuntvliedende kracht niet goed genoeg tegen de as aangedrukt wordt.

Profielen

De V-ringen zijn in verschillende typen te krijgen.

De standaard uitvoeringen zijn de typen A en S.

Daarnaast zijn er voor bijzondere toepassingen nog de modellen E (voor as-diameter bereik van 450mm tot 2010mm) en L (as ⌀ 135mm tot 475mm).

Type A

Type S

Type E

Type L

Materiaal

De V-ring wordt normaal geleverd in een nitrilrubber (Pernuban, Buna-N of NBR).

Deze is bestand tegen de meeste media en kan een temperatuur aan van -40℃ tot +100℃.

Voor agressieve stoffen en een hoger temperatuurbereik (-20℃ tot +200℃) wordt Viton® (FPM) gebruikt.

Materiaal	Temp. bereik (℃)
EPDM	– 40 < t < + 140
Fluorkoolstofelastomeer (Viton®) (FPM/FKM)	– 20 < t < + 200
Neopreen (CR)	– 35 < t < + 110
Nitrilbutadieenrubber (NBR)	– 30 < t < + 100
Polyurethaan(PU/PUR)	– 25 < t < + 80

* Voor alle waarden in de tabellen geldt dat e.e.a. afhankelijk is van de combinatie van omstandigheden en de toepassing.

Afmetingen

Type A	AS Ø d₁ in mm	Type S
V-3A	2,7 – 3,5
V-4A	3,5 – 4,5
V-5A	4,5 – 5,5	V-5S
V-6A	5,5 – 6,5	V-6S
V-7A	6,5 – 8	V-7S
V-8A	8 – 9,5	V-8S
V-10A	9,5 – 11,5	V-10S
V-12A	11,5 – 12,5	V-12S
V-13A	12,5 – 13,5
V-14A	13,5 – 15,5	V-14S

Type A	AS Ø d₁ in mm	Type S
V-16A	15,5 – 17,5	V-16S
V-18A	17,5 – 19	V-18S
V-20A	19 – 21	V-20S
V-22A	21 – 24	V-22S
V-25A	24 – 27	V-25S
V-28A	27 – 29	V-28S
V-30A	29 – 31	V-30S
V-32A	31 – 33	V-32S
V-35A	33 – 36	V-35S
V-38A	36 – 38	V-38S

Type A	AS Ø d₁ in mm	Type S
V-40A	38 – 43	V-40S
V-45A	43 – 48	V-45S
V-50A	48 – 53	V-50S
V-55A	53 – 58	V-55S
V-60A	58 – 63	V-60S
V-65A	63 – 68	V-65S
V-70A	68 – 73	V-70S
V-75A	73 – 78	V-75S
V-80A	78 – 83	V-80S
V-85A	83 – 88	V-85S

Type A	AS Ø d₁ in mm	Type S
V-90A	88 – 93	V-90S
V-95A	93 – 98	V-95S
V-100A	98 – 105	V-100S
V-110A	105 – 115	V-110S
V-120A	115 – 125	V-120S
V-130A	125 – 135	V-130S
V-140A	135 – 145	V-140S
V-150A	145 – 155	V-150S
V-160A	155 – 165	V-160S
V-170A	165 – 175	V-170S

Type A	AS Ø d₁	Type S
V-180A	175 – 185	V-180S
V-190A	185 – 195	V-190S
V-199A	190 – 210	V-199S
V-200A	195 – 210
V-220A	210 – 235
V-250A	235 – 265
V-275A	265 – 290
V-300A	290 – 310
V-325A	310 – 335
V-350A	335 – 365

Type A	AS Ø d₁ in mm
V-375A	365 – 390
V-400A	390 – 430
V-450A	430 – 480
V-500A	480 – 530
V-550A	530 – 580
V-600A	580 – 630
V-650A	630 – 665
V-700A	665 – 705
V-725A	705 – 745
V-750A	745 – 785

Type A	AS Ø d₁ in mm
V-800A	785 – 830
V-850A	830 – 875
V-900A	875 – 920
V-950A	920 – 965
V-1000A	965 – 1015
V-1050A	1015 – 1065
V-1100A	1065 – 1115
V-1150A	1115 – 1165
V-1200A	1165 – 1215
V-1250A	1215 – 1270

Type A	AS Ø d₁ in mm
V-1300A	1270 – 1320
V-1350A	1320 – 1370
V-1400A	1370 – 1420
V-1450A	1420 – 1470
V-1500A	1470 – 1520
