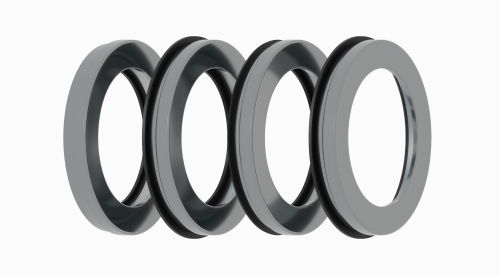

WD-ringen
WD-ringen zijn radiaalafdichtingen voor roterende assen (bijvoorbeeld in centrifugaalpompen).
De WD-ringen zijn geschikt om te functioneren in combinatie met zeer agressieve media.
Daarnaast kunnen ze druk verdragen.
Tevens zijn ze bestand tegen hoge temperaturen en beschikken over een grote slijtweerstand.
De lip van de WD-ringen is gemaakt van een PTFE-compound en kan door de goede glij-eigenschappen gebruikt worden bij snelheden van meer dan 10 m/s.
Door de vormgeving van de lip heeft de ring, als deze is ingebouwd een zodanige voorspanning dat een veer overbodig is.
*Andere benamingen voor WD-ringen zijn PS-seals of PTFE-Lipseals.
Materiaal
Als er maar weinig plaats is voor de afdichtingen kunnen wij ook de speciale as-afdichtingslip WD 12 leveren, die u zelf kunt inbouwen.
| Materiaal | Druk | Temperatuur | Beweging |
|---|---|---|---|
| PTFE / PTFE-C | max. 5 – 20 bar | -20° t/m +200° | 10 m/s |
Afmetingen
Grenswaarden As
Gepolijst Ra van 0,2 tot 0,8 μm. Hardheid van het loopvlak: 40 – 60 HRC.
Beschikbare afmetingen
(Op aanvraag zijn de WD-ringen ook in andere maten en materialen leverbaar.)
Inwendige diameter 8 mm – 48 mm
| Inw. dia. (mm) | Uitw. dia. (mm) | Hoogte (mm) | ||
|---|---|---|---|---|
| 8 | x | 18 | x | 5 |
| 10 | x | 22 | x | 6 |
| 12 | x | 24 | x | 7,5 |
| 15 | x | 30 | x | 7,5 |
| 16 | x | 28 | x | 7 |
| 16 | x | 30 | x | 7,5 |
| 16 | x | 35 | x | 7 |
| 17 | x | 28 | x | 8 |
| 17 | x | 35 | x | 8 |
| 18 | x | 32 | x | 7,5 |
| 20 | x | 30 | x | 7 |
| 20 | x | 35 | x | 7,5 |
| 22 | x | 35 | x | 7 |
| 22 | x | 37 | x | 7,5 |
| 22 | x | 40 | x | 8 |
| 22 | x | 47 | x | 7 |
| 24 | x | 40 | x | 7,5 |
| 25 | x | 35 | x | 8 |
| 25 | x | 40 | x | 7,5 |
| 25 | x | 42 | x | 8 |
| 25 | x | 52 | x | 7 |
| 26 | x | 40 | x | 7,5 |
| 26 | x | 42 | x | 7,5 |
| 28 | x | 42 | x | 7,5 |
| 28 | x | 47 | x | 10 |
| 29 | x | 47 | x | 10 |
| 30 | x | 42 | x | 6 |
| 30 | x | 45 | x | 8 |
| 30 | x | 47 | x | 10 |
| 30 | x | 52 | x | 10 |
| 32 | x | 47 | x | 8 |
| 32 | x | 52 | x | 10 |
| 33 | x | 51 | x | 8 |
| 35 | x | 47 | x | 8 |
| 35 | x | 50 | x | 8 |
| 36 | x | 52 | x | 8 |
| 38 | x | 54 | x | 8 |
| 38,1 | x | 55 | x | 10 |
| 40 | x | 55 | x | 8 |
| 40 | x | 60 | x | 10 |
| 40 | x | 62 | x | 10 |
| 40 | x | 65 | x | 10 |
| 40 | x | 68 | x | 10 |
| 42 | x | 58 | x | 8 |
| 42 | x | 60 | x | 10 |
| 42 | x | 62 | x | 8 |
| 43 | x | 65 | x | 8 |
| 44 | x | 60 | x | 8 |
| 45 | x | 60 | x | 8 |
| 45 | x | 62 | x | 10 |
| 45 | x | 65 | x | 10 |
| 48 | x | 65 | x | 10 |
| 48 | x | 68 | x | 10 |
Inwendige diameter: 50 mm – 185 mm
| Inw. dia. (mm) | Uitw. dia. (mm) | Hoogte (mm) | ||
|---|---|---|---|---|
| 50 | x | 65 | x | 10 |
| 50 | x | 70 | x | 10 |
| 50 | x | 72 | x | 10 |
| 52 | x | 72 | x | 10 |
| 53 | x | 75 | x | 10 |
| 55 | x | 70 | x | 10 |
| 55 | x | 72 | x | 10 |
| 55 | x | 75 | x | 10 |
| 58 | x | 78 | x | 10 |
| 60 | x | 75 | x | 8 |
| 60 | x | 80 | x | 10 |
| 62 | x | 85 | x | 10 |
| 65 | x | 85 | x | 10 |
| 65 | x | 95 | x | 10 |
| 68 | x | 90 | x | 10 |
| 70 | x | 90 | x | 10 |
| 72 | x | 95 | x | 10 |
| 75 | x | 95 | x | 10 |
| 75 | x | 100 | x | 10 |
| 75 | x | 105 | x | 10 |
| 78 | x | 100 | x | 10 |
| 80 | x | 100 | x | 10 |
| 82 | x | 105 | x | 12 |
| 85 | x | 110 | x | 12 |
| 88 | x | 110 | x | 12 |
| 90 | x | 100 | x | 10 |
| 90 | x | 115 | x | 12 |
| 92 | x | 120 | x | 12 |
| 95 | x | 120 | x | 12 |
| 95 | x | 132 | x | 12 |
| 98 | x | 120 | x | 12 |
| 100 | x | 125 | x | 12 |
| 105 | x | 130 | x | 12 |
| 110 | x | 130 | x | 13 |
| 110 | x | 140 | x | 12 |
| 112 | x | 140 | x | 12 |
| 115 | x | 140 | x | 12 |
| 120 | x | 140 | x | 13 |
| 120 | x | 150 | x | 12 |
| 120 | x | 164 | x | 14 |
| 125 | x | 150 | x | 13 |
| 125 | x | 155 | x | 12 |
| 127,5 | x | 152,4 | x | 12,7 |
| 130 | x | 160 | x | 13 |
| 135 | x | 170 | x | 13 |
| 140 | x | 165 | x | 10 |
| 140 | x | 170 | x | 13 |
| 145 | x | 170 | x | 13 |
| 150 | x | 180 | x | 13 |
| 160 | x | 180 | x | 12 |
| 160 | x | 190 | x | 12 |
| 180 | x | 210 | x | 18 |
| 185 | x | 215 | x | 13 |
