Steunringen
Steunringen of back-up ringen worden ter ondersteuning van o-ringen toegepast om extrusie van de o-ring te voorkomen.
Toepassing
Bij het gebruik van rubberen afdichtingen bij hogere druk en minder precisie passingen bestaat de kans dat een klein deel van een rubberen afdichting in de spleet terecht komt.
Deze extrusie verslechterd de functie en levensduur van de o-ring.
Een back-up ring kan het risico op extrusie wegnemen of verlagen.
Back-up ringen kunnen zowel statisch als dynamisch worden toegepast.

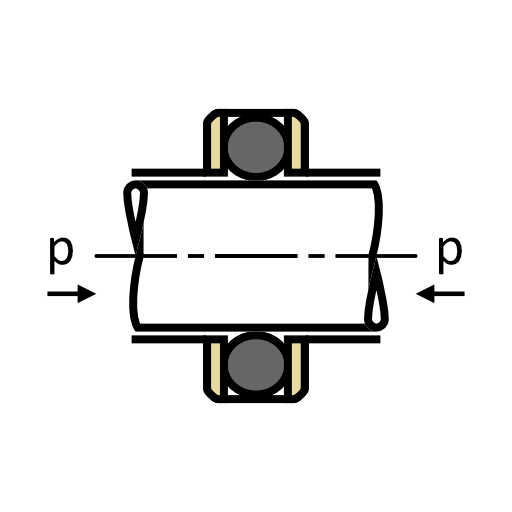

Bij een dubbelwerkende zuiger kunnen steunringen aan beide zijden van een o-ring of afdichting worden gemonteerd.

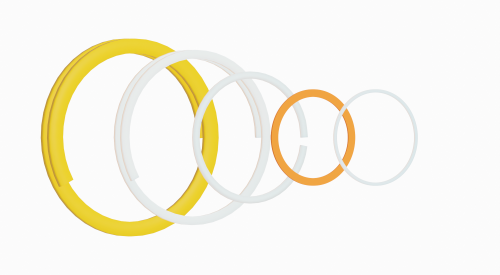

De back-up ringen zijn in diverse uitvoeringen leverbaar.
Uitvoeringen
Eindloos
Schuine snede
Spiraalvormig
Concaaf
Materiaal
| Materiaal | Temperatuur (℃) |
|---|---|
| FKM / FPM (Viton®) | – 30< t < +200 |
| NBR | – 25< t < +150 |
| PTFE | – 40 < t < +260 |
| PTFE-Glas 15% | – 40 < t < +260 |
| PTFE-Glas 25% | – 40 < t < +260 |
| PEEK | – 40 < t < +250 |
| POM | – 25< t < +120 |
| PUR | – 25< t < +80 |
* Voor alle waarden in de tabellen geldt dat e.e.a. afhankelijk is van de combinatie van omstandigheden en de toepassing.
Afmetingen
De maatvoering van de steunring wordt bepaald aan de hand van de o-ring / groefmaat afmetingen.
